QUANDO REVISAR OU ADEQUAR UMA TUBULAÇÃO INDUSTRIAL?
Sistemas de tubulação industrial podem precisar de revisão quando há alterações de processo, instalação de novos equipamentos, ampliação da capacidade, mudanças de layout, interferências em campo ou ausência de documentação técnica atualizada.
A revisão de engenharia permite avaliar se as rotas, materiais, componentes, pontos de conexão, suportação e documentos existentes continuam compatíveis com as novas necessidades da instalação.
Cada situação deve ser analisada individualmente, considerando o sistema existente, o fluido transportado, as condições de operação, as limitações da planta e o tipo de modificação pretendida.
O QUE SIGNIFICA REVISAR OU ADEQUAR UMA TUBULAÇÃO INDUSTRIAL?
Revisar uma tubulação industrial significa analisar tecnicamente um sistema existente ou previamente projetado para verificar quais modificações são necessárias diante de uma nova condição de operação, instalação ou montagem.
A adequação pode envolver mudanças de rota, inclusão de derivações, interligação de equipamentos, substituição de componentes, revisão de suportes, atualização de desenhos ou compatibilização com estruturas e sistemas instalados posteriormente.
A atividade não deve ser confundida com uma simples alteração executada diretamente em campo. Mesmo uma modificação aparentemente pequena pode afetar materiais, montagem, manutenção, interferências, cargas transmitidas e funcionamento do sistema.
QUANDO UMA TUBULAÇÃO INDUSTRIAL DEVE SER REVISADA?
A necessidade de revisão normalmente surge quando as condições utilizadas no projeto original deixam de representar a realidade atual da instalação. Entre as situações mais comuns estão:
Instalação de novos equipamentos
A inclusão de bombas, compressores, chillers, trocadores de calor, máquinas ou outros equipamentos pode exigir novas linhas, derivações, válvulas, pontos de conexão e suportes.
Mudança de layout industrial
A transferência de equipamentos ou reorganização da área produtiva pode alterar rotas, comprimentos, elevações, interferências, acessos e condições de manutenção.
Ampliação da capacidade do sistema
O aumento da demanda pode exigir avaliação dos diâmetros, componentes, distribuição das linhas e condições de operação previstas para a nova configuração.
Interligações entre redes existentes
A conexão entre sistemas ou setores diferentes precisa considerar os pontos de origem e destino, as condições operacionais, os materiais existentes e a compatibilidade entre as redes.
Alteração do fluido ou das condições de operação
Mudanças de fluido, pressão, temperatura, vazão ou regime operacional podem exigir revisão dos materiais, componentes e critérios adotados anteriormente.
Interferências encontradas durante a montagem
Estruturas, equipamentos, eletrocalhas, passarelas ou outras instalações podem impedir a execução da rota prevista e exigir uma solução técnica compatibilizada.
Documentação desatualizada
Quando plantas, isométricos ou listas não representam mais a instalação real, torna-se necessário realizar levantamento e atualizar a documentação.
Ampliações realizadas sem atualização dos desenhos
Modificações sucessivas feitas em campo podem dificultar manutenção, planejamento de novas obras e identificação correta das linhas e componentes.
Dificuldades de acesso e manutenção
Válvulas inacessíveis, ausência de espaço para desmontagem, rotas inadequadas ou interferências recorrentes podem indicar a necessidade de revisão do arranjo.
O QUE A ENGENHARIA AVALIA DURANTE A REVISÃO DE UMA TUBULAÇÃO?
Durante a revisão, a engenharia avalia as condições existentes e as consequências da modificação pretendida. A análise deve considerar os aspectos operacionais, geométricos, construtivos e documentais do sistema, buscando uma solução compatível com a instalação, a montagem, a operação e a manutenção.
Objetivo da modificação
A análise começa pela compreensão do que precisa ser instalado, ampliado, removido, transferido ou interligado.
Condições de operação
São consideradas as informações disponíveis sobre fluido, pressão, temperatura, vazão e demais características relevantes para o sistema.
Materiais e componentes existentes
A revisão verifica os materiais, diâmetros, conexões, válvulas, flanges e demais componentes que deverão permanecer, ser substituídos ou incorporados à modificação.
Rotas e interferências
São avaliados os percursos possíveis, equipamentos próximos, estruturas, áreas de circulação, acessos, passarelas, sistemas elétricos e demais interferências.
Pontos de conexão
Os locais de interligação precisam ser identificados e avaliados considerando geometria, acessibilidade, condições de montagem e compatibilidade com a rede existente.
Suportação e movimentações
A disposição da tubulação deve considerar apoios, restrições, cargas transmitidas, possíveis movimentações e interação com estruturas e equipamentos.
Fabricação e montagem
A solução precisa ser compatível com os recursos de fabricação, sequência de montagem, acesso ao local e limitações existentes na planta.
Documentação necessária
São definidos os desenhos, listas, memoriais e registros necessários para orçamento, aquisição, fabricação, montagem ou atualização cadastral.
QUAIS MODIFICAÇÕES PODEM SER NECESSÁRIAS EM UMA TUBULAÇÃO INDUSTRIAL?
Ampliação de rede
Inclusão de novos ramais, pontos de consumo ou trechos para atender equipamentos e áreas adicionais.
Alteração de rota
Reposicionamento das linhas para eliminar interferências, melhorar acessos, atender mudanças de layout ou viabilizar a montagem.
Interligação entre equipamentos
Desenvolvimento da conexão entre máquinas, unidades de processo, coletores, redes existentes ou sistemas auxiliares.
Substituição de componentes
Revisão ou troca de tubos, válvulas, conexões, flanges, suportes e acessórios conforme a nova necessidade técnica.
Adequação da suportação
Inclusão, reposicionamento ou revisão de suportes para compatibilizar a tubulação com sua rota e com as estruturas disponíveis.
Atualização da documentação
Revisão de plantas, isométricos, listas e demais documentos para representar a condição modificada ou efetivamente instalada.
Documentação as built
Registro técnico da instalação executada, incluindo as alterações realizadas durante fabricação ou montagem.
REVISÃO DE ENGENHARIA, INSPEÇÃO E MANUTENÇÃO SÃO A MESMA ATIVIDADE?
Não. Embora possam estar relacionadas, essas atividades possuem objetivos diferentes e devem ter seus escopos claramente definidos.
Revisão ou adequação de engenharia
Avalia a necessidade de modificar o sistema, suas rotas, componentes, interfaces, suportação e documentação técnica.
Analisa a condição existente, integridade, possíveis danos, mecanismos de deterioração ou outros aspectos definidos no escopo de inspeção.
Manutenção da tubulação
Envolve intervenções destinadas a reparar, substituir ou conservar componentes e restabelecer condições adequadas de funcionamento.
Uma inspeção pode identificar a necessidade de uma modificação, assim como uma revisão de engenharia pode fornecer informações para planejar uma manutenção. Porém, uma atividade não substitui automaticamente a outra.
.jpg)
QUAIS INFORMAÇÕES AJUDAM A AVALIAR UMA MODIFICAÇÃO DE TUBULAÇÃO?
Descrição da necessidade
Explique o que motivou a revisão, qual problema precisa ser resolvido e qual resultado é esperado.
Identificação do sistema
Informe a finalidade da rede, o fluido transportado e os equipamentos ou áreas atendidos.
Condições de operação
Apresente, quando disponíveis, dados de pressão, temperatura, vazão e demais parâmetros relevantes.
Pontos de origem e destino
Identifique onde a linha começa, onde termina e quais equipamentos ou redes deverão ser interligados.
Documentos existentes
Disponibilize plantas, fluxogramas, isométricos, modelos, listas, memoriais, folhas de dados e demais documentos relacionados.
Registros da condição atual
Fotos, vídeos, medições e informações sobre alterações anteriores ajudam a compreender a instalação existente.

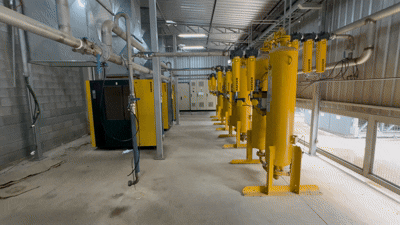

Necessidade de levantamento em campo
Informe se os documentos disponíveis representam a instalação real ou se será necessário realizar medições e verificações no local.
Entregáveis esperados
Indique quais documentos serão utilizados para orçamento, aquisição, fabricação, montagem, regularização ou atualização cadastral.
Prazo da modificação
Informe o cronograma pretendido, eventuais paradas programadas e datas importantes para execução.
.jpg)
ETAPAS DA REVISÃO E ADEQUAÇÃO DE UMA TUBULAÇÃO INDUSTRIAL
1 — Entendimento da demanda
Avaliação do motivo da alteração, objetivo esperado, sistemas envolvidos, documentos disponíveis e limitações iniciais.
2 — Levantamento técnico
Verificação das condições existentes, pontos de conexão, equipamentos, estruturas, acessos, interferências e possibilidades de rota.
3 — Definição das premissas
Organização dos dados operacionais, materiais, critérios técnicos, limites do escopo e entregáveis necessários.
4 — Desenvolvimento da solução
Estudo das modificações, compatibilização das rotas, definição das interfaces e preparação da documentação prevista.
5 — Revisão técnica
Conferência dos desenhos, componentes, interferências, condições de montagem, manutenção e compatibilidade com a instalação.
6 — Emissão da documentação
Entrega dos documentos para orçamento, aquisição, fabricação, montagem ou atualização da instalação.
7 — Suporte à execução
Quando contratado, esclarecimento de dúvidas e análise de situações identificadas durante fabricação ou montagem.
POR QUE EVITAR ALTERAÇÕES DE TUBULAÇÃO SEM AVALIAÇÃO TÉCNICA?
Modificações executadas diretamente em campo podem resolver uma necessidade imediata, mas também podem gerar novas interferências, dificultar a manutenção, utilizar componentes incompatíveis ou deixar a documentação divergente da instalação real.
A ausência de desenhos atualizados pode dificultar compras futuras, planejamento de paradas, identificação das linhas, fabricação de novos trechos e execução de ampliações posteriores.
A avaliação de engenharia ajuda a registrar as premissas adotadas, compatibilizar a solução com a planta e produzir informações que possam ser utilizadas pelas equipes de suprimentos, fabricação, montagem, operação e manutenção.
DESENVOLVIMENTO DE PROJETO PARA MODIFICAÇÃO DE TUBULAÇÃO INDUSTRIAL
Esta página apresenta situações que podem indicar a necessidade de revisar ou adequar uma tubulação existente. O escopo efetivo deve ser definido conforme a condição da instalação, o tipo de modificação, as informações disponíveis e os documentos necessários para execução.
A Vilas Boas Engenharia desenvolve projetos de tubulação industrial que podem contemplar levantamento em campo, definição de rotas, plantas, isométricos, spools, listas, memoriais, documentação as built e suporte técnico, conforme a contratação.
Para conhecer o serviço completo, acesse a página de projeto de tubulação industrial em Minas Gerais.
Para compreender as responsabilidades técnicas envolvidas, consulte também o conteúdo sobre o que faz uma empresa de engenharia de tubulação.
DÚVIDAS FREQUENTES SOBRE REVISÃO DE TUBULAÇÃO INDUSTRIAL
Toda modificação de tubulação exige um novo projeto?
Depende da extensão, complexidade e consequências da alteração. Mesmo modificações localizadas devem ser avaliadas para definir quais verificações e documentos são necessários.
Uma mudança de equipamento pode exigir alteração da tubulação?
Sim. O novo equipamento pode possuir conexões, dimensões, localização, condições operacionais ou necessidades de manutenção diferentes das consideradas anteriormente.
É possível revisar apenas uma parte da rede?
Sim. O escopo pode ser limitado a um trecho, ramal, equipamento ou interligação específica, desde que as interfaces com o restante do sistema sejam consideradas.
O levantamento em campo é sempre necessário?
Não necessariamente. Porém, em instalações existentes com documentação incompleta ou desatualizada, o levantamento costuma ser importante para verificar a condição real.
A revisão pode incluir isométricos e spools?
Sim. Esses documentos podem ser incluídos quando necessários para fabricação, montagem, controle de materiais ou planejamento da execução.
Qual é a diferença entre revisão e documentação as built?
A revisão desenvolve ou modifica uma solução técnica. A documentação as built registra a condição efetivamente instalada após a execução.
Uma inspeção substitui a revisão de engenharia?
Não. A inspeção avalia aspectos definidos sobre a condição do sistema. A revisão de engenharia analisa as modificações necessárias e a documentação correspondente.
É possível revisar uma rede que foi modificada sem desenhos?
Sim. Nessa situação, normalmente é necessário levantar a condição atual antes de desenvolver a documentação e as modificações pretendidas.
A revisão pode considerar uma futura ampliação?
Sim. Quando essa necessidade é informada e incluída no escopo, a solução pode considerar reservas de espaço, rotas e interfaces para expansões futuras.
